CCTV 检测介绍
管道内窥电视检测 · 结构性缺陷诊断
CCTV 检测系统是通过闭路电视录像的形式，将摄像设备置入管道内，拍摄影像数据传输至计算机后，在终端电视屏幕上进行直观影像显示和影像记录存储的图像通信检测系统。
CCTV 检测是国际上广泛应用的管道状况检测有效手段，是对排水管道内部状况进行检测评估的重要方式。通过管道机器人（爬行器）承载高清摄像与灯光系统在管道内自主爬行，可将地下隐蔽管线变为电脑上清晰可见的内部影像，为管道养护、修复方案制定提供科学依据。
技术原理
图像通信检测系统的工作方式

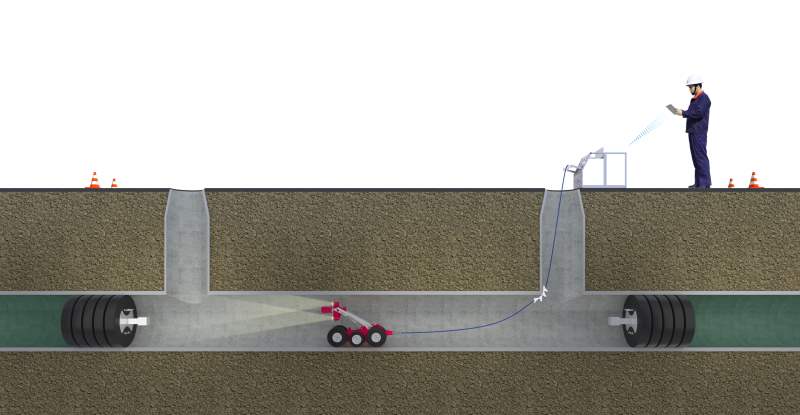

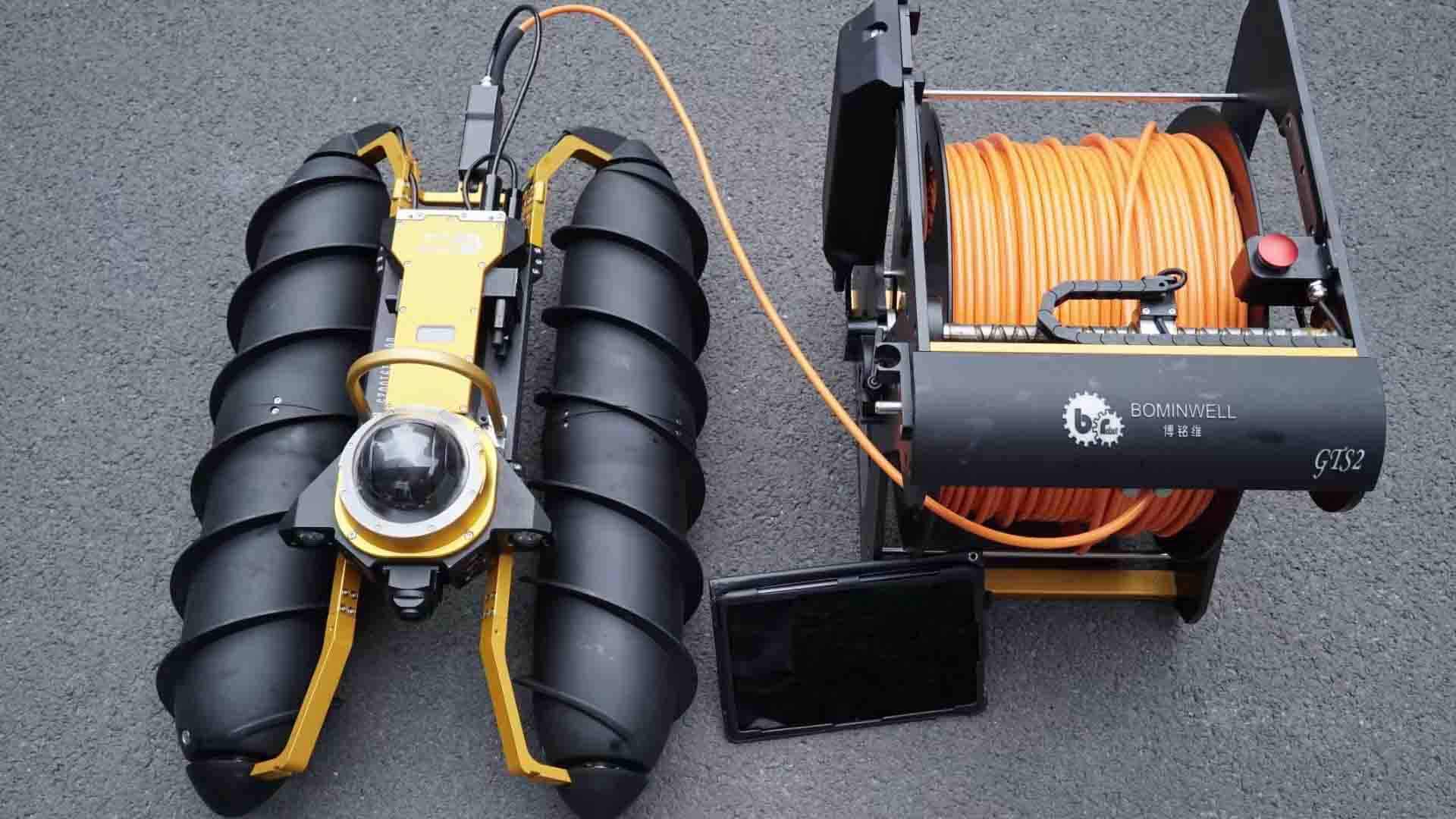

CCTV 检测系统由爬行器（管道机器人）、摄像系统、灯光系统、线缆卷盘、控制器、计算机及软件等子系统构成。爬行器在管道内自主爬行前进，前置高清摄像头可 360 度观测管道内壁状况，灯光系统为管道内部提供充足均匀的光源，确保图像清晰。
摄像数据经线缆实时传输至地面终端，检测人员可在电视屏幕上直观查看管道内部影像，同时可以长期保存录像资料。系统还可对缺陷位置进行精确计量与标注，依据《城镇排水管道检测与评估技术规程》（CJJ 181）对缺陷进行分级评估，形成标准化的检测成果报告。
核心特点
工艺设备与作业要点
高清成像
采用高清摄像设备，前置摄像头可 360 度观测管道内壁，图像清晰、缺陷识别准确
实时监控
影像实时传输至地面计算机，检测人员现场即可分析判定，无需事后回放
精确定位
系统精确记录缺陷里程与时钟方位，为后续精准修复提供定位依据
永久留存
检测录像资料可永久保存，形成管道健康档案，支持历次检测纵向对比
非破坏检测
全程不破坏管道结构，不影响管道正常运行，可在低水位条件下带水检测
报告规范
依据 CJJ 181 规程进行缺陷定级与评估，输出标准化检测报告
施工流程
基于工艺原理的标准作业步骤
资料准备
收集管道竣工图纸与运行资料，确定检测管段、井位与作业顺序
管道预处理
封堵上游来水、控制管内水位至较低状态，必要时进行管道预清洗，确保摄像头视野清晰
设备下井
在井口架设线缆卷盘与控制器，将爬行器放入管道并调试灯光、摄像系统
机器人入管

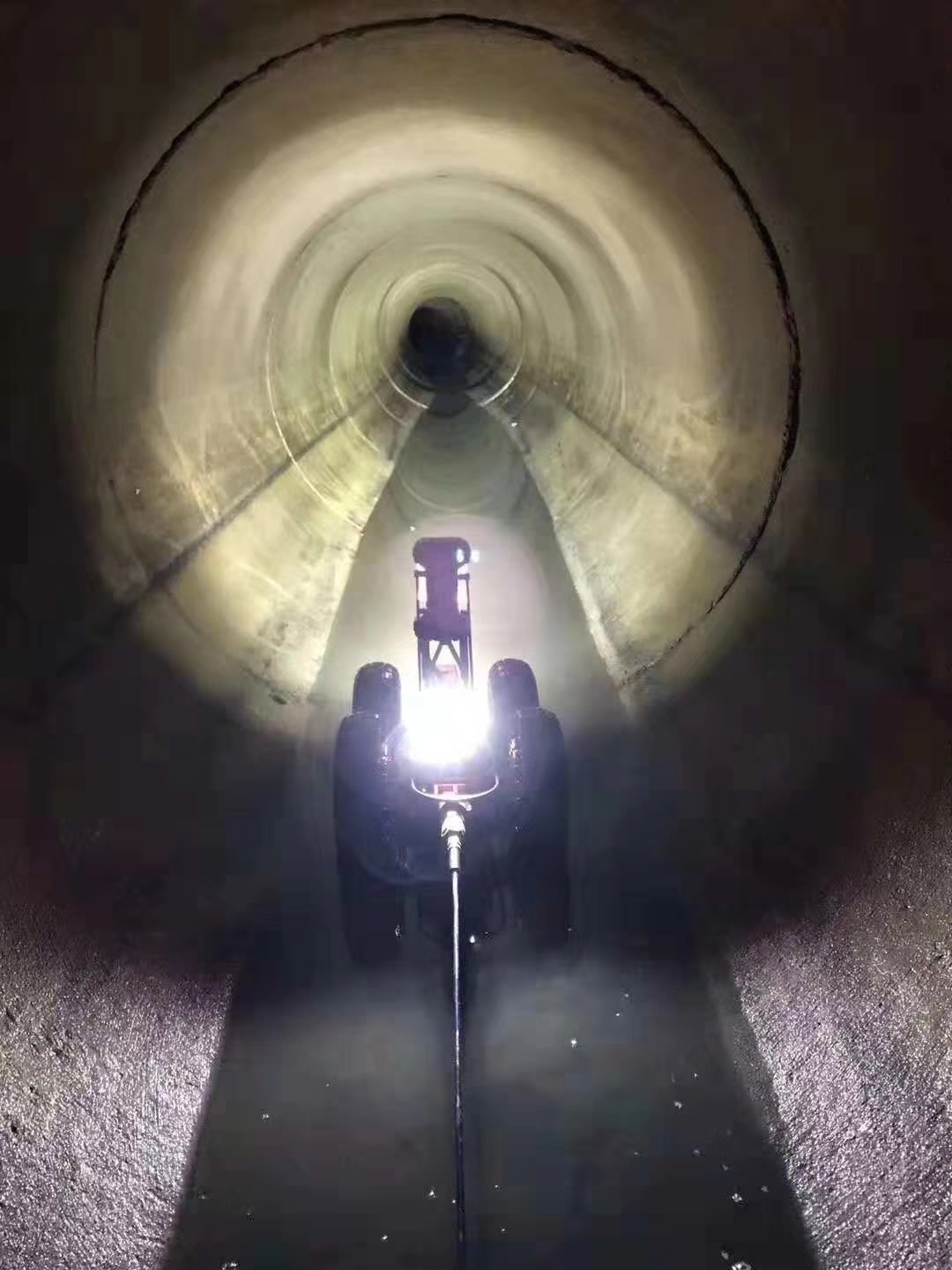

爬行器在管道内自主爬行，前置摄像头全程录像，实时传输影像至地面终端
缺陷探测
观测管道内的障碍、锈层、结垢、腐蚀、穿孔、裂纹、变形、树根侵入、接口脱节等状况，逐处记录缺陷位置
缺陷标注
依据 CJJ 181 对缺陷进行编码与定级，软件叠加标注信息并生成检测记录
评估出报告
整理录像与标注数据，评估管道健康等级，形成检测报告与修复建议
技术参数
典型设备参数（以现场设备为准）
| 适用管径 | DN200 - DN2000 |
|---|---|
| 爬行器驱动 | 双轮/四轮驱动，可原地转弯，适应坡度 0-45 度 |
| 摄像头 | 高清彩色 CCD/CMOS，分辨率 1080P 以上，水平 360 度旋转 |
| 灯光 | 高亮 LED 照明，亮度可调，照射距离 ≥ 8m |
| 爬行速度 | 0 - 12m/min 无级调速，可倒退 |
| 线缆长度 | 标配 200m，可扩展至 400m |
| 检测精度 | 缺陷定位精度 ±0.1m，时钟方位准确记录 |
| 防护等级 | 整机 IP68，适应水下作业 |
适用场景
原文适用说明
CCTV 检测主要适用于管道内水位较低状态下的检测，能够全面检查排水管道结构性缺陷和功能性状况，可对管道内的障碍、管壁上的锈层、结垢、腐蚀、穿孔、裂纹等情况进行准确探测和摄像，将录像资料传输到地面，可以即时观察并能够永久保存录像资料。
目前 CCTV 检测技术已被全国各大省市普遍用于地下排水管道的检测和评估，适用于新建排水管渠的竣工验收、运行管道的周期性健康普查、修复前后的对比评估等多种场景，是国际上广泛应用的管道状况检测有效手段。
适用管径与条件
快速识别适用性
工程案例图集

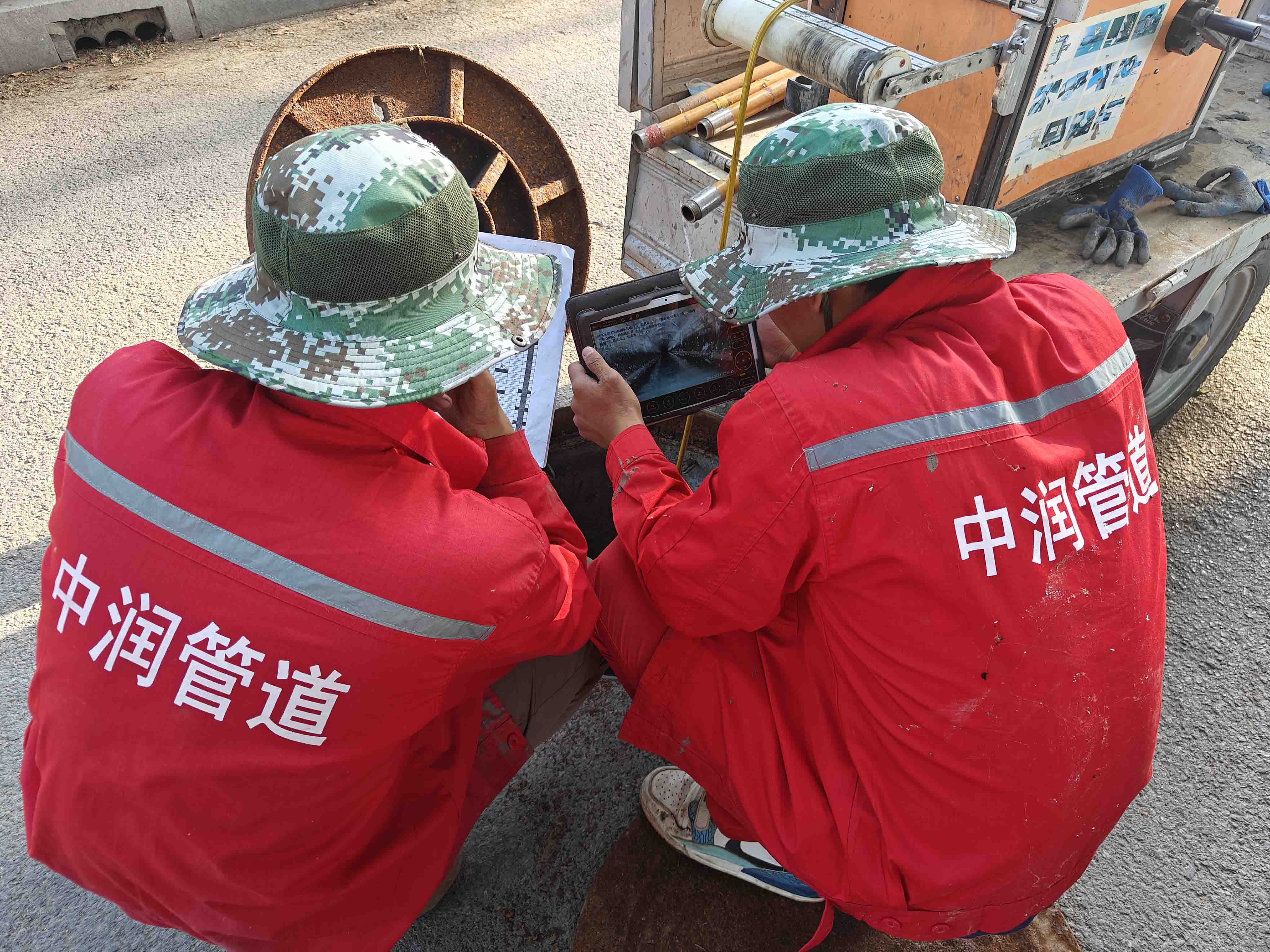

现场作业实录
