01
声纳检测介绍
水声扫描 · 水下断面探测
声纳检测是通过声纳设备以水为介质对管道内壁进行扫描，扫描结果经计算机处理得出管道内部的过水断面状况。
水声扫描 · 水下断面探测
声纳检测是通过声纳设备以水为介质对管道内壁进行扫描，扫描结果经计算机处理得出管道内部的过水断面状况。
原文适用说明
声纳检测只能用于水下物体的检测，可以检测积泥、管内异物，对结构性缺陷检测有局限，一般作为缺陷准确判定和修复的参考依据。
使用建议：声纳检测对结构性缺陷有局限，建议与 CCTV 检测配合使用，分别覆盖水面以下和水面以上区域，形成完整管道状况评估。
工艺设备与作业要点
水下扫描单元 安装在漂浮或爬行器上，在水下发射与接收声纳信号。
声学处理单元 对声纳回波信号进行处理，转化为可判读的断面数据。

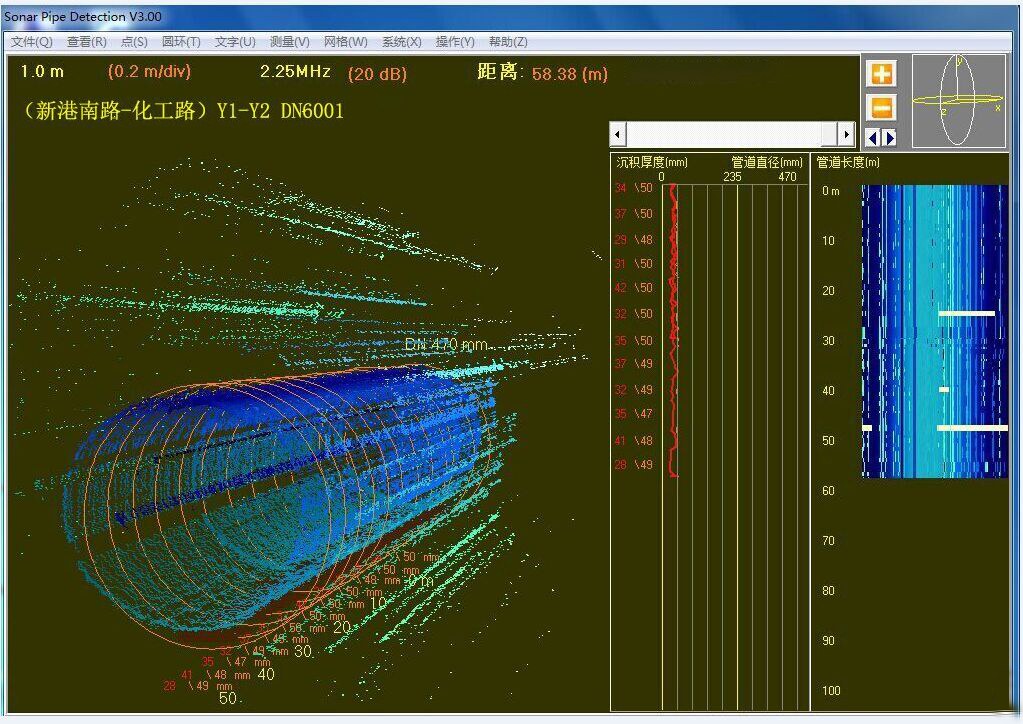

高分辨率彩色监视器 以彩色图像方式显示管道断面形态，便于现场判读。
计算机 数据采集与处理平台，输出断面图形与检测报告。
基于工艺原理的标准作业步骤
将水下扫描单元（安装在漂浮或爬行器上）放入管道水体。
以水为介质发射并接收声纳信号，扫描管道内壁。
声学处理单元对回波信号进行处理，转化为可判读的断面数据。
高分辨率彩色监视器显示管道断面形态，便于现场判读。
计算机输出断面图形与检测报告，作为缺陷判定与修复的参考依据。
原文要点
在实际工程中，可采用声纳检测和 CCTV 检测互相配合，取长补短，同时测得水面以下和水面以上的管道状况，形成完整的管道诊断依据。
